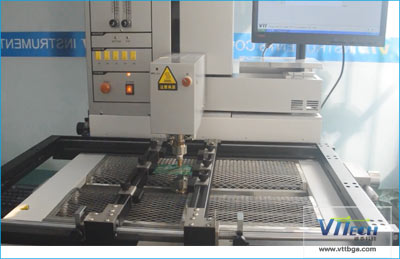

崴泰BGA返修臺廠家小編根據大家對于BGA焊接常見的問題進行了匯總，并用實踐來說明BGA返修臺在對芯片焊接時需要注意的地方，匯總?cè)缦拢?/p>

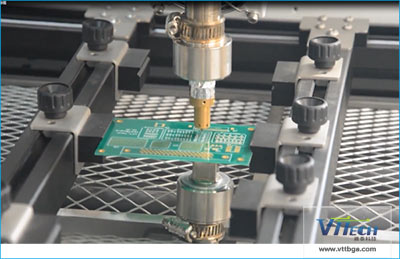

　　芯片焊接注意第一點：BGA在進行芯片焊接時，要合理調整位置，確保芯片處于上下出風口之間，且務必將PCB用夾具向兩端扯緊，固定好!以用手觸碰主板主板不晃動為標準。

　

　　緊固PCB可確保PCB在加熱過程中不形變，這對我們很重要!!

　　芯片焊接注意第二點：合理的調整預熱溫度。

　　在進行BGA焊接前，主板要首先進行充分的預熱，這樣可有效保證主板在加熱過程中不形變且能夠?yàn)楹笃诘募訜崽峁囟妊a(bǔ)償。

　　

　　關于預熱溫度，這個應該根據室溫以及PCB厚薄情況進行靈活調整，比如在冬季室溫較低時可適當提高預熱溫度，而在夏季則應相應的降低一下。若PCB比較薄，也需要適當提高一點預熱溫度!具體溫度因BGA焊臺而異，有些焊臺PCB固定高度距焊臺預熱磚較近，可以夏季設在100-110攝氏度左右，冬季室溫偏低時設在130–150攝氏度.若距離較遠，則應提高這個溫度設置，具體請參照各自焊臺說明書。

　　

　　芯片焊接注意第三點：請合理調整焊接曲線。

　　我們目前使用的返修臺焊接時所用的曲線共分為5段。

　　每段曲線共有三個參數來控制：

　　參數1，該段曲線的溫升斜率，即溫升速度。一般設定為每秒鐘3攝氏度

　　參數2，該段曲線所要達到的最高溫度。這個要根據所采用的錫球種類以及PCB尺寸等因素靈活調整。

　　參數3，加熱達到該段最高溫度后，在該溫度上的保持時間。一般設置為40秒。

　　調整大致方法：找一塊PCB平整無形變的主板，用焊臺自帶曲線進行焊接，在第四段曲線完成時將焊臺所自帶的測溫線，插入芯片和PCB之間，獲得此時的溫度。理想值無鉛可以達到217度左右，有鉛可以達到183度左右。這兩個溫度即是上述兩種錫球的理論熔點!但此時芯片下部錫球并未完全熔化，我們從維修的角講理想溫度是無鉛235度左右，有鉛200度左右。此時芯片錫球熔化后再冷卻會達到最理想的強度

　　以無鉛為例：四段曲線結束后，溫度未達到217度，則根據差值大小適度提高第3，4段曲線的溫度。比如，實測溫度為205度，則對上下出風溫度各提高10度，如差距較大，比如實測為195度則可將下出風溫度提高30度，上出風溫度提高20度，注意上部溫度不要提高過多，以免對芯片造成損害!加熱完成后實測值為217度為理想狀態，若超過220度，則應觀察第5段曲線結束前芯片達到的最高溫度，一般盡量避免超過245度，若超過過多，可適度降低5段曲線所設定的溫度。

　　芯片焊接注意第四點：適量的使用助焊劑!

　　BGA助焊劑在焊接過程中意義非凡!無論是重新焊接還是直接補焊，我們都需要先涂上助焊劑。芯片焊接時可用小毛刷在清理干凈的焊盤上薄薄的涂上一層，盡量抹均勻，千萬不要刷的太多，否則也會影響焊接。在補焊時可用毛刷蘸取少量助焊劑涂抹在芯片四周即可。助焊劑請選用BGA焊接專用的助焊劑!!

　　芯片焊接注意第五點：芯片焊接時對位一定要精確。

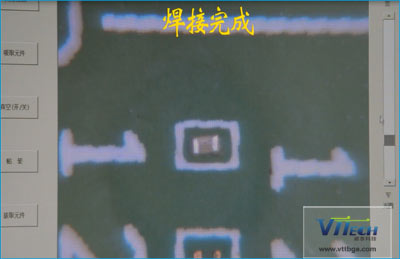

　　由于大家的返修臺都配有紅外掃描成像來輔助對位，這一點應該沒什么問題。如果沒有紅外輔助的話，我們也可以參照芯片四周的方框線來進行對位。注意盡量把芯片放置在方框線的中央，稍微的偏移也沒太大問題，因?yàn)殄a球在熔化時會有一個自動回位的過程，輕微的位置偏移會自動回正!

　　綜上所述，我們要使用BGA返修臺焊接BGA的時候一定要仔細，并且遵循焊接的注意5個點，那么焊接的良率一般都不會差的，如果您還沒有BGA返修臺想購買的話可以直接聯系崴泰熱線18816818769咨詢。
