bga自動除錫機去除BGA芯片余錫和植錫的方法步驟
bga自動除錫機去除BGA芯片余錫和植錫的方法步驟，下面由崴泰科技為大家剖析操作過程：
一、BGA芯片的拆卸注意事項
1、 做好元件保護工作，在使用BGA返修臺拆卸BGA IC時，要注意觀察是否影響到周邊元件，有些手機的字庫、暫存、CPU*得很近。在拆焊時，可在鄰近的IC上放入浸水的棉團。很多塑料功放、軟封裝的字庫耐高溫能力差,吹焊時溫度不易過高，否則，很容易將它們吹壞。
2、在待拆卸IC上面放入適量的助焊劑，并盡量吹入IC底部，這樣楞幫助芯片下的焊點均勻熔化。
3、調節熱風槍的溫度和風力，一般溫度3-4檔，風力2-3檔，風嘴在芯片上方3cm左右移動加熱，直至芯片底下的錫珠完全熔化，用鑷子夾起整個芯片。注意：加熱IC時要吹IC四周，不要吹IC中間，否則易把IC吹隆起，加熱時間不要過長，否則把電路板吹起泡。
4、BGA芯片取下后，芯片的焊盤上和機板上都有余錫，此時，在線路板上加足量的助焊膏，用電烙鐵將板上多余的焊錫去掉，并且可適當上錫使線路板的每個焊腳都光滑圓潤，然后再用天那水將芯片和機板上的助焊劑洗干凈，除焊錫的時候要特別小心，否則會刮掉焊盤上面的綠漆或使焊盤脫落。
二、BGA芯片余錫去除

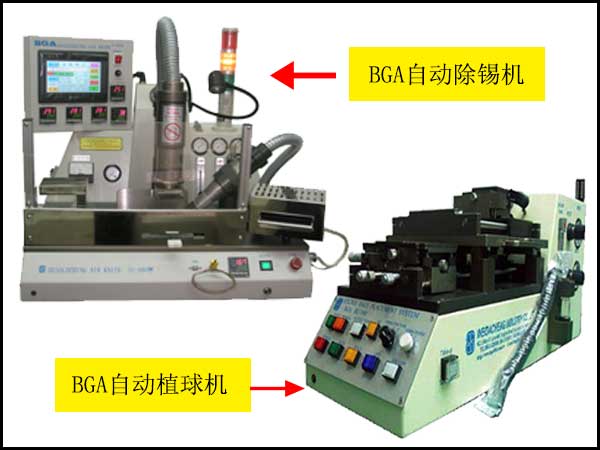

1.BGA芯片取下后，芯片的焊盤與主機焊盤上都有余錫，此時需要用到BGA自動除錫機并在主板焊盤上加適量的錫絲(助焊膏)，用BGA自動除錫機將多余的焊錫緩慢去掉，在清除過程中可適當上錫使線路板的每個焊腳都光滑圓潤，然后再用酒精將芯片和機板上的助焊劑洗干凈，除焊錫的時候要特別小心，否則會刮掉焊盤上面的綠漆或使焊盤脫落。
2. 用棉簽涂助焊劑于PCB上殘膠處 設置熱風槍至150C，在顯微鏡下,加熱PCB,用尖頭鑷子清除殘膠。
三、植錫
1、做好準備工作。IC表面上的焊錫清除干凈可在BGA IC表面加上適量的助焊膏，用電烙鐵將IC上過大焊錫去除，然后把IC 放入天那水中洗凈，洗凈后檢查IC焊點是否光亮，如部份氧，需用電烙鐵加助焊劑和焊錫，使之光亮，以便植錫。
2、 BGA IC的固定方法有多種，下面介紹兩種實用方便的方法：貼標簽紙固定法：將IC對準植錫板的孔，用標簽貼紙將IC與植錫板貼牢，IC對準后，把植錫板用手或鑷子按牢不動，然后另一只手刮漿上錫。
在IC下面墊餐巾紙固定法：在IC下面墊幾層紙巾，然后把植錫板孔與IC腳對準放上，用手或鑷子按牢植錫板，然后刮錫漿。
3、上錫漿。如果錫漿太稀，吹焊時就容易沸騰導致成球困難，因此錫漿越干越好，只要不是干得發硬成塊即可，如果太稀，可用餐巾紙壓一壓吸干一點。平時可挑一些錫漿放在錫漿內蓋上，讓它自然晾干一點。用平口刀挑適量錫漿到植錫板上，用力往下刮，邊刮邊壓，使錫漿均勻地填充植錫板的小孔中。
4、熱風槍風力調小至2檔，晃動風嘴對著植錫板緩緩均勻加熱，使錫漿慢慢熔化。當看見植錫板的個別小孔中已有錫球生成時，說明溫度已經到位，這時應當抬高熱風槍，避免溫度繼續上升。過高的溫度會使錫漿劇烈沸騰，導致植錫失敗。嚴重的還會會IC過熱損壞。如果吹焊成功，發現有些錫球大水不均勻，甚至個別沒有上錫，可先用刮刀沿著植錫板表面將過大錫球的露出部份削平，再用刮起刀將錫球過小和缺腳的小孔中上滿錫漿，然后再用熱風槍再吹一次即可。如果錫球大水還不均勻的話，重復上述操作直至理想狀態。重植量，必須將植錫板清洗干將，擦干。取植錫板時，趁熱用鑷子尖在IC四個角向下壓一下，這樣就容易取下多呢。
通過以上BGA芯片的拆除，余錫去除，植錫三個步驟，可以輕松解決BGA芯片余錫的去除和植錫。崴泰科技除了有除錫設備外還具有植球，拆焊等整體方案設備，您可能對此感興趣>>>
